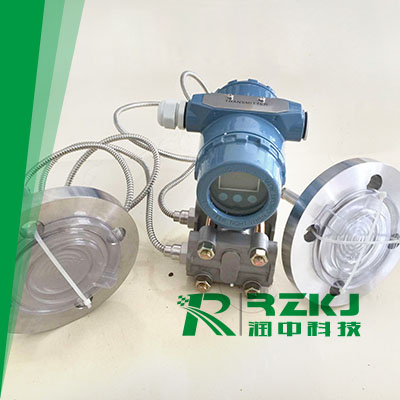

隔膜压力变送器
- 产品概述RZ3051C-LT隔膜式压力变送器用于测量含有固体和沉淀性液体的液位和密度，然后转换为4～20mA DC信号输出。RZ3051C-LT隔膜式压力变送器也可与HART手操器相互通讯，通过它进行···
在线咨询
- 质量稳定
- 价格合理
- 交货快捷
- 润中仪表为您提供全套压力变送器系列解决方案
- 销售：0517-86917118 15601403222 、 13915181149
- 传真：0517-86917118
- 地址：江苏省淮安市金湖县金荷路201号
咨询热线：0517-86917118
咨询手机：15601403222
咨询手机：13915181149
传真号码：0517-86917118
公司邮箱：harzyb@163.com
公司地址：江苏省淮安市金湖县金荷路201号
在线咨询| 参考精度 | ±0.075%校验量程 | |
| 稳定性 | ±0.1%URL（6个月） | |
| 环境温度影响 | 零点误差 | ±0.2%URL/56℃ |
| 总体误差 | ±（0.2%URL+0.18%校验量程）/56℃ | |
| 振动影响 | 在任意轴向上，200Hz下震动影响为±0.5%URL/g | |
| 电源影响 | ＜±0.5%输出量程/伏特 | |
| 负载影响 | 没有负载影响，除非电源电压有变化 | |
| 电磁干扰/射频干扰（EMI/RFI影响） | 由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程 | |
| 安装位置影响 | 液位膜片垂直安装时，零点漂移至多为±0.25kPa；液位膜片水平安装时，零点漂移至多为1.25 kPa加上伸出部分的身处长度。所有的零点漂移都可修正掉，量程无影响 | |
| 测量范围 | 见订购指南 | ||||||||||||||
| 零点与量程 | 可用本机量程和零点按钮调整或用HART手操器远程调整 | ||||||||||||||
| 零点正、负迁移 | 零点正迁移时，量程上限必须 ≤+URL；零点负迁移时，量程下限必须≥-URL。（校验量程必须大于或等于*小量程） | ||||||||||||||
| 输出信号 | 4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可共采用HART协议的上位机使用 | ||||||||||||||
| 阻尼时间常数 | 阻尼时间常数可调，以0.1秒递增，由*小至16.0秒 | ||||||||||||||
| 环境温度极限 | 不带液晶表头 | -40～85℃ | |||||||||||||
| 带液晶表头 | -30～60℃ | ||||||||||||||
| 过程温度极限 | 低压侧 | 充硅油 | -40～104℃ | ||||||||||||
| 充惰性液 | -18～85℃ | ||||||||||||||
| 高压侧 | 普通硅油 | -40～104℃ | |||||||||||||
| 高温硅油 | 15～315℃ | ||||||||||||||
| 氟油 | -45～205℃ | ||||||||||||||
| 惰性液 | -18～177℃ | ||||||||||||||
| 贮存温度极限 | 不带液晶表头 | -46～110℃ | |||||||||||||
| 带液晶表头 | -40～70℃ | ||||||||||||||
| 环境湿度 | 0-****相对湿度 | ||||||||||||||
| 液位法兰额定压力极限 |
|
||||||||||||||
| 电源及负载条件 |
 |
|
| HART通讯 | 通讯要求 | 要求有一个*小250Ω电阻 |
| 通讯距离 |
 |
|
| 接液部分材质 | 接液膜片 |
316L不锈钢、哈氏合金C-276、蒙乃尔或钽 （每种型号可选材料参见订购指南） |
| 膜盒垫圈和过程接头垫圈 | 氟橡胶等其他材料 | |
| 非接液部分材质 | 螺栓 | 不锈钢 |
| 电子外壳 | 低铜合金铝，符合NEMA 4X | |
| 表盖O型圈 | 丁腈橡胶 | |
| 铭牌和位号牌 | 不锈钢 | |
| 填充液 | 硅油或惰性液 | |
| 连接 | 参见订购指南确定过程接口 | |
|
外形图 单位：mm |
 |
| RZ3051C-LT | 隔膜式压力变送器 | ||||||||||||
| 代号 | 测量范围 | ||||||||||||
|
4 5 6 |
0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa |
||||||||||||
| 代号 | 输出信号 | ||||||||||||
|
E S L |
4～20mA 4～20mA，HART协议数字通讯 4～20mA，智能现场可调 |
||||||||||||
|
代号 |
安装法兰 | ||||||||||||
| 法兰尺寸 | 插入长度 | 高压侧膜片材料 | |||||||||||
|
H0 H2 H4 H6 A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 |
DN50 DN50 DN50 DN50 3”/ DN80 3”/ DN80 3”/ DN80 3”/ DN80 4”/ DN100 4”/ DN100 4”/ DN100 4”/ DN100 3”/ DN80 3”/ DN80 3”/ DN80 3”/ DN80 |
0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm |
316不锈钢或哈氏合金C 316不锈钢或哈氏合金C 316不锈钢或哈氏合金C 316不锈钢或哈氏合金C 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C |
||||||||||
| 代号 | 安装法兰规格 | ||||||||||||
|
A B C |
DN50 150Ib 3”/ DN80 150Ib 4”/ DN100 150Ib |
||||||||||||
| 代号 | 结构材料 | ||||||||||||
| 低压侧法兰接头 | 排气/排液阀 | 隔离膜片 | |||||||||||
|
22 23 24 25 |
316不锈钢 316不锈钢 316不锈钢 316不锈钢 |
316不锈钢 316不锈钢 316不锈钢 316不锈钢 |
316不锈钢 哈氏合金C-276 蒙乃尔 钽 |
||||||||||
| 代号 | 显示表头 | ||||||||||||
|
M1 M2 M3 M4 |
线性指示表（0-****刻度） 平方根指示表（0-****刻度） 31/2位LCD液晶显示表（0-****线性） 31/2位LCD液晶显示表（可特殊设定） |
||||||||||||
| 代号 | 过程法兰 | ||||||||||||
|
D1 D2 |
侧面排液/排气，顶部 侧面排液/排气，底部 |
||||||||||||
| 代号 | 特殊规格 | ||||||||||||
|
s d i |
标准型（无防爆） 隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 |
||||||||||||
RZ3051C-LT 6 S A0 A 22 M1 D1 s  典型型号 |
