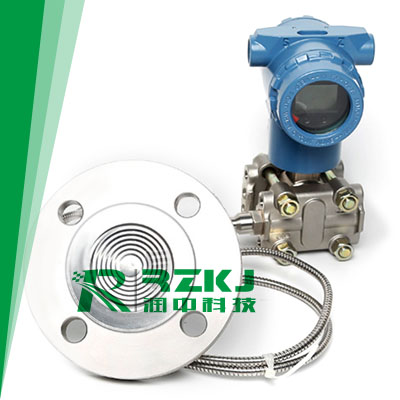

单法兰液位变送器是一种为避免被测介质直接作用于变送器的远传隔离膜片接触而采用的差压式变送器（结构测量法）。将变送器的测量膜片室用不锈钢毛细管（直径3mm左右的管子，外加保护）连通道数米到数十米不等处的一个会两个（压力或差压）做成法兰形式的测量膜盒中，中间充满传到介质（硅油），使用时将法兰连接到设备，即可进行测量。适用于需要将高温介质与变送器隔离；测量介质对变送器敏感元件有腐蚀作用；被测介质由于环境或温度变化而固化或结晶；更换被测介质需要严格净化测量头；悬浮液体或高粘度介质；测量头要保持清洁卫生；密封压力容器测量。

应用领域：
单法兰液位变送器*为常用的一种压差检测、传输仪表，**应用于各种狭小环境压差测量。


一、技术参数
1、性能规格
（参考条件：无迁移状态，硅油灌充液，316L隔离膜片）输出信号：4～20mADC/RS485数字通讯
4～20mADC/HART协议数字通讯(可选)传输形式：二线制。
负载特性图：


2、精度等级

• 线性输出：±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。
• 开方输出：在输出压力为4～100％时，为±（0.2%的标定量程＋0.05%的上限）。
• 稳定性：对于DP量程代号3、4、5,为*高量程的±0.2%，对于其他的量程代号，为*高量程的±0.25%。
• 湿度：0～****相对湿度。
• 启动时间：在*小阻尼时，*多2秒钟。
• 容积吸取量：小于0.16cm3。
• 阻尼：电气阻尼为0～32秒。

此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）。

• 零点误差：对于14MPa为*高量程的±0.25%，对于量程代号3为*高量程的±0.5%，通过零点调整可以得到校正。
• 量程误差：每6MPa可校正到输入读数的±0.25%，或对于量程代号3，为±0.5%。这种误差在安装前可以调校消除。
• 零点误差：对于32MPa为*高量程的±1.0%。通过零点调整可以得到校正。
•

3、温度影响

• 在*大量程零点误差：每56℃为量程的±0.5%。总的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3，影响量加倍。
• 在*小量程零点误差：每56℃为量程的±3%。总的影响包括量程和零点误差：每56℃为量程的±3.5%。对于量程范围编号3，影响量加倍。
• 振动影响：频率为0～200HZ，任意方向上每个g为±0.05%上限值。
• 电源影响：小于标定量程的0.005%/V。
• 安装位置影响：零点漂移不大于(0.25kPa），此误差可通过校正消除，对量程无影响。
• 电磁场干扰/射频干扰影响：按照SAMAPMC33.1,从20～1000MHZ进行试验，场强可高至30V/m。
•

4、结构规格

• 接触介质的材料：
• 隔离膜片：316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽。（可选）
• 排气/排液阀：316不锈钢，哈氏合金或蒙乃尔合金。
• 工艺法兰和连接头：316不锈钢,哈氏合金或蒙乃尔合金。
• 接触介质的O形环：氟橡胶、丁晴橡胶。(可选)
• 灌充液：硅油。
• 螺栓：碳钢镀镉。
• 电子线路外壳：低铜铝。
• O形密封圈：丁腈橡胶、氟橡胶。(可选)
• 涂漆：聚氨脂。
• 工艺连接件：对于范围代号3、4、5的变送器，其两只法兰的中心连接孔距为54mm，孔上为NPT1/4-18；对于代号6、7的变送器则为56mm和NPT1/4-18；对于代号为8的变送器则为57.2mm和NPT1/4-18。对于范围代号3、4、5的变送器，其附件两只腰形法兰上引压孔为NPT1/2-14，法兰连接头可翻转分别给出50.8mm、54mm或57.2mm中心距。
• 电气连接件：具备现场在线测试端子。
• 重量：不包括选用件，AP、DP、GP和HP型重2.9公斤。
•

5、使用条件

• 电源电压：
• 16V～48VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC）
• 产品使用环境

使用温度：-40℃～+85℃
贮藏温度：-55℃～+104℃
湿度：0～95%

• 防爆型产品使用环境条件：

温度：-20℃～+40℃
相对湿度：5%～95%
大气压力：86～106kPa

• 本安型产外配安全栅参数：

U0≤28VDC,
I0≤118mA,
P0≤3.3W

二、仪表选型

2.附件：
