正确安装压力变送器须知道的10点注意事项
发表时间：2019-05-22| 联系电话：15601403222 、 13915181149
压力变送器是一种在各类石油、化工领域使用非常普遍的一种压力与液位的测量仪表，其安装方式灵活简便，在一些场合，压力变送器可直接安装在工艺管道上，无需另设支架，在工艺管道上直接安装的条件是工艺过程温度和环境温度都应符合变送器的使用条件。而在一些特殊场合安装压力变送器就必须注意以下压力变送器几个注意事项：
正确安装压力变送器几个注意事项

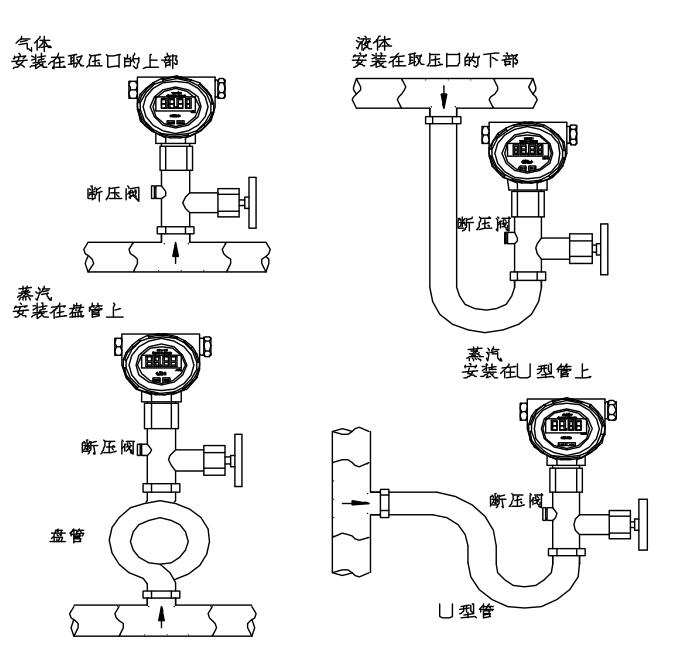

1.测量气体压力时，取压点应在工艺管道的上半部。
2.测量液体压力时，取压点应在工艺管道的下半部与工艺管道的水平中心线成0℃~45℃夹角的范围内。
3.测量蒸汽压力时，取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0度~45度夹角的范围内。
4.压力取源部件的安装位置，应选择在工艺介质流束稳定的管段。
5.压力取源部件与温度取源部件在同***管道上时，压力取源部件应安装在温度取源件的上游侧，压力取源部件的端部不应***出工艺设备和工艺管道的内壁。
6.对于测量的介质是高温的，必须安装冷凝器，冷凝器的长短根据温度和介质而定，冷却到传感器能够接受的范围。
7.在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装，与水平线的夹角应大于30度，在水平工艺管道上宜顺流束成锐角安装。
8.压力变送器安装位置应光线充足，操作和维护方便，不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方，否则会严重影响测量结果和变送器的寿命。
9.压力变送器安装位置应尽可能靠近取源部件。测量低压的变送器的安装***度宜与取压点***度一致，尤其是测量液体介质和可凝性气体介质。
10.测量气体介质压力时，变送器安装位置宜***于取压点，测量液体或蒸汽压力时，变送器安装位置宜低于取压点，目的在于减少排气、排液附加设施。压力变送器安装方式除直接安装于工艺管道上的方式外，通常为分离安装方式，可在现场制作立柱支架，采用u形螺栓卡设，也可采取墙板支架安装方式，无论何种安装方式，压力变送器应垂直安装，仪表接线盒的电缆入口不应朝上。
